RME DMC-842

日期:2019-07-16 类型:周边设备



DMC-842可以连接并且控制最多8个数字话筒,将他们的信号输出到ADAT、AES/EBU、模拟,以及选配的MADI接口。DMC-842具有8个完全独立可调的高端采样频率转换器,可以为用户提供灵活的时钟设置,并且兼容更广泛的传输方式,尤其是输入信号兼容AES/EBU。

在研发DMC-842的时候,RME的工作团队与著名话筒厂家紧密合作,以保证设备可以具有最佳兼容性以及最完备的功能。由此,DMC是最具有灵活性,并且对AES42兼容性最好的音频接口,是新的数字话筒技术周边设备的里程碑。

DMC-842可以完全通过MIDI、AES/EBU以及MADI远程控制。选配的I64 MADI卡可以帮助信号从一台DMC-842直接通过,至另外一台DMC-842(最多可以连接8台)。所有64通道音频信号可以通过一根线缆达到最后一个设备。DMC-842也可以与其他的RME MADI设备级联,例如:Micstasy以及ADI-8 QS。

通过DMC-842模拟输出的信号是可用的,这样就节省了舞台上昂贵的信号分配器。

DMC-842最重要的特点:

  • 完全兼容AES42
  • 8个XLR AES42输入(兼容AES3)
  • 8个平衡XLR线路输出
  • 每通道都具有24-bit采样频率转换器
  • 每通道都有数字幻象供电开关
  • 支持Mode 1以及Mode 2
  • 每通道都有63dB可调增益范围,就算在非同步的Mode 1也不例外
  • 每通道都有13个LED组成的电平显示灯,并具有峰值保持功能
  • M/S编解码
  • 4 x AES/EBU输出(D-sub,8通道@192kHz)
  • 2 x ADAT输出(8通道@96kHz)
  • 带有串行级联和数/模返回路径的可选组合:MADI 输入/输出(I64 MADI卡)
  • MIDI输入/输出
  • 可完全远程控制
  • 快速更新,可以保证设备功能一直保持领先


产品特性

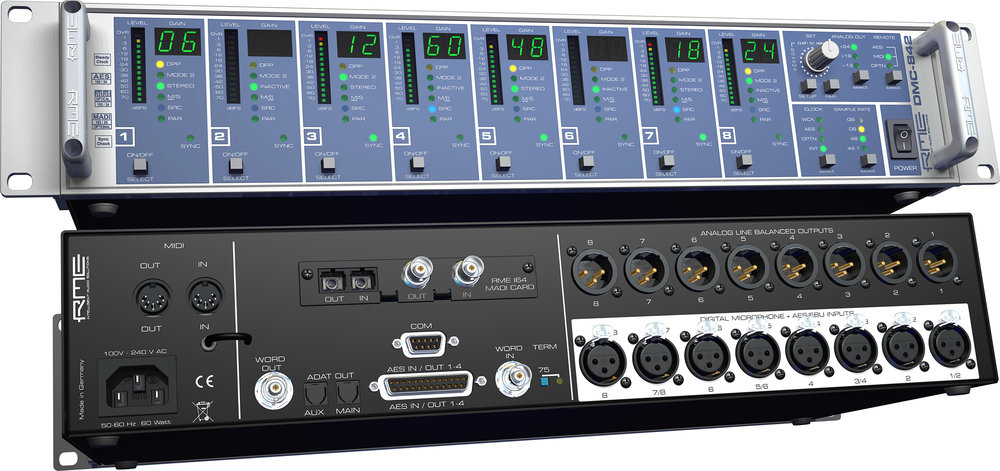

DMC-842是标准的19"、2U设备,具有众多杰出特性,例如智能时钟控制(ICC)SyncCheck ®、SteadyClock、多模式、通过MADI传输MIDI以及可使用MADI和MIDI远程控制。

RME的SyncCheck®技术确保了完美的同步和对错误的精准检测。还可以通过字时钟将多个设备放在一起对齐采样点工作。当设备关机时所有的设置都可以被保存下来。

DMC-842可以完全通过MIDI信号进行控制和设置,所有的状态显示都可以通过MIDI得到。可以给每个DMC-842一个单独的ID,这样就可以用一个MIDI通道对多个设备进行单独的远程控制。

RME的SteadyClock(TM)在任何情况下都保证了极好的时钟质量。由于高效的抖动抑制,DMC-842的DA转换器可以独立于外部时钟信号工作,犹如它们时钟在使用内部时钟工作一样,保证了最原始的音质。另外只能时钟控制(ICC)将保留最后有效的采样频率以防损失的输入信号。



AES42

除了可以作为音频接口之外,根据官方AES42标准,DMC-842同时也可以为数字话筒供电,并且控制话筒。DMC-842每个通道输入信号的操作模式被设定为AES42(Mode 1与Mode 2)。当用户在使用一些Mode 1话筒信号(非同步操作)的时候,DMC需要用到采样频率转换功能。Mode 2可以同步使用。在这两种模式下,控制信号可以被送到话筒,话筒也可以返回状态数据。用户可以通过这个功能来设置增益、指向性、高通滤波器以及压缩功能。此外,AES42还有很多其他功能,但取决于每个话筒本身。所有话筒的参数都可以在设备的前面板上被调整。

每一个通路的数字幻象供电可以单独开启和关闭,DMC-842也可以同时处理AES3和AES/EBU标准信号。用内置的采样率转换器可以使他们异步。

全球性输出设备。在很多情况下,DMC-842是RME Micstasy的最佳伴侣。DMC-842使用了与Micstasy同样的接口设置(ADAT、AES/EBU、MADI)。两者相结合可以保证模拟以及数字话筒都可以顺畅的连接。DMC-842甚至包括了模拟线路输出,因此与纯粹的模拟设备一起混合设置(例如出于监听的目的)就不成问题了。



远程控制软件

包含的Windows远程控制软件DMC-Control可以在RME网站上免费下载最新版本。轻击鼠标即可通过系统内的任何MIDI端口实现远程控制以及所有DMC-842设备的状态请求。这个软件通俗易懂,操作简单。它可同时管理8个DMC-842。可以为所有设备的所有通道标记名称。DMC-Control不仅可以远程控制前面板的所有设置,也可以方便地配置设置菜单,直接使用连接话筒的AES42功能。



可选的I64 MADI卡

I64 MADI卡可以为DMC-842(M)提供64通道MADI输入/输出接口。还有一个光纤和一个同轴MADI输入,同轴以及光纤输出接口可以与AES/EBU和ADAT输出接口同时工作,传输同样的数据。

I64 MADI还有输入信号自动切换功能,在一个通道输入信号丢失的时候,可以自动切换到另外一个输入通道,保证输入信号相互备份。

MADI输入同时也可作为时钟接口(时钟模块,OPTN),以及信号直通设备进行工作。由于每一个设备只有8个通道,所以每一个设备都有56通道直通信号。这个技术可以用来连续级联多个DMC-842。输入的MADI数据都没有改变地通过,只有其中的8通道信号被替换了。最多可以将8个设备串行连接。所有的64通道都可以被送到后一个设备的MADI输出。

内置了I64 MADI卡的DMC-842可以通过MADI进行远程控制。与此同时MIDI通过MADI进行传输。

I64 MADI卡的8个通道还可以被用作数字返回通路,通过MADI,将信号送到ADAT、AES以及模拟输出接口。举例来说,用户可以直接通过DMC-842向舞台或者录音棚监听输送信号,节省了昂贵的信号分配器。MADI输出将仍然可以传输模拟输入信号,以及直通的输入数据。



技术指标

 Inputs: 8 x XLR (兼容AES42、AES3), 1 x D-sub (AES同步)

Outputs digital: 4 x AES/EBU(25-pin D-sub), 2 x ADAT (光纤), 光纤MADI

Outputs analog: 8 x XLR(平衡,最高+24 dBu)

数模转换信噪比(SNR):116 dB RMS非加权,119 dB(A)

数模转换THD:< -104 dB (< 0.00063%)

数模转换THD+N: < -100 dB (< 0.001%)

数模转换通道隔离度:< 110 dB

0 dBFS输出电平:+24 dBu、+19 dBu、+13 dBu

数模转换频率响应-0.5 dB:5 Hz - 22 kHz (sf 48 kHz)

数模转换频率响应-0.5 dB:< 5 Hz - 34 kHz (sf 96 kHz)

数模转换频率响应-1 dB:< 5 Hz - 50 kHz (sf 192 kHz)

同步信号源:内部同步、AES、字时钟、选配(MADI)

采样频率:44.1、48、88.2、96、176.4、192 kHz,可变(外部时钟)

采样频率范围:MADI:32 – 102 kHz,字时钟:27 – 200 kHz,AES:28 -200 kHz

抖动:一般来说,内部时钟、字时钟、AES以及MADI输入时钟的抖动< 1 ns

抖动抑制:> 30 dB (2.4 kHz)

抖动灵敏度:所有的PLL都可以在抖动达到100 ns的情况下正常工作

电源:内部自适应电路,可以适用于100 V – 240 V交流电,功率60 W

尺寸:(宽度x高度x深度)483 x 88 x 200 mm
