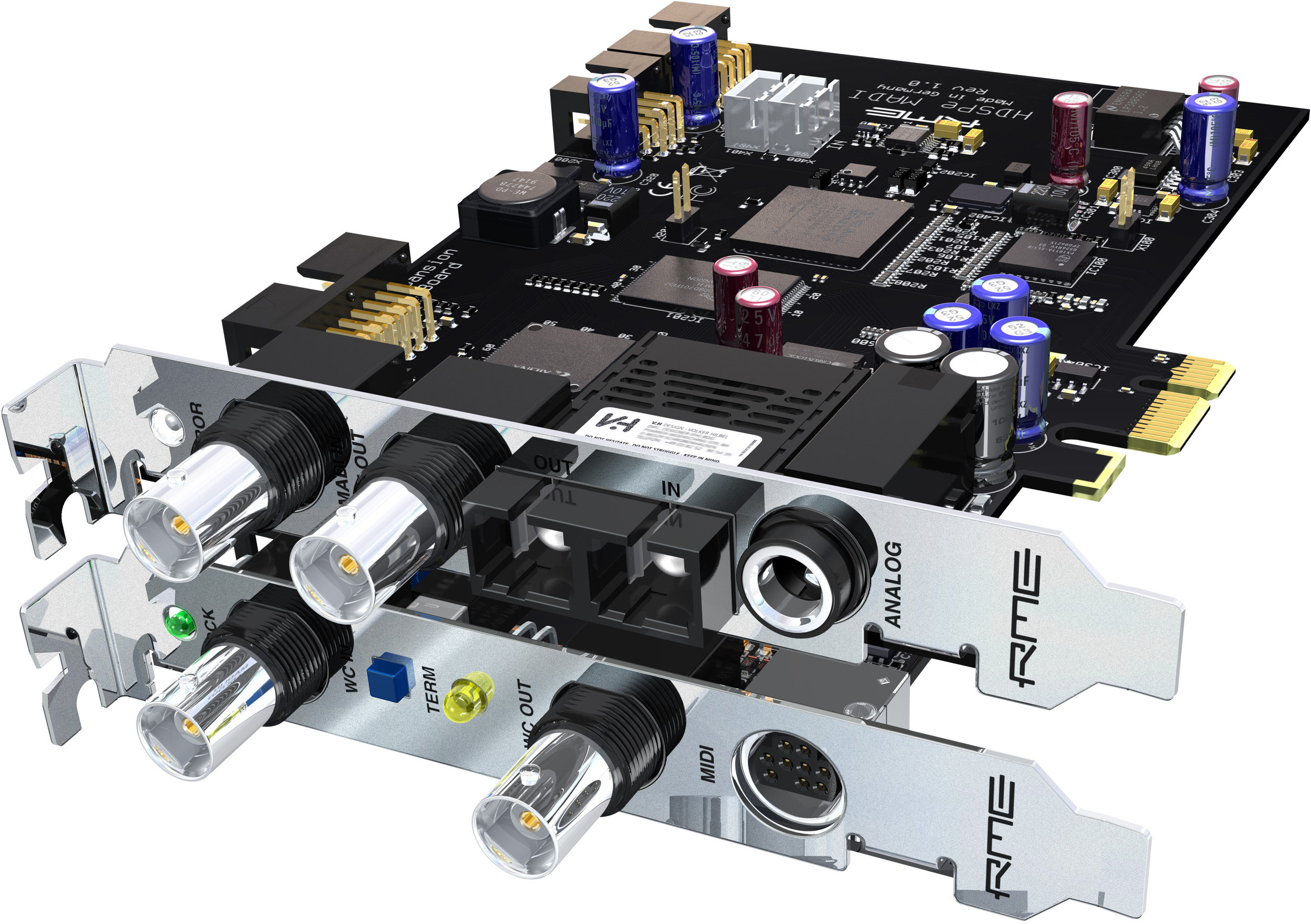

HDSPe MADI是RME价钱便宜的带有MADI接口的 PCI Express卡。HDSPe MADI是基于备受赞誉的HDSP MADI卡，它是成功卡线的代表。

因此PCI Express卡使用了MADI格式的所有优势：为专业人士设计的多通道音频接口，提供了64个24-bit音频采样率高达48kHz的通道，32个96kHz的通道。通过BNC接口的同轴或纤维光缆进行单线传输，这两种情况下可达到的电缆长度超过100m。

与HDSP MADI（PCI版本）相比，PCI Express卡可以提供更多的功能：支持zui高192kHz采样频率（HDSP MADI：96 kHz），TotalMix中更多的功能（每通道的相位反转以及内部回路，每一个硬件输出接口都有+6 dB增益），并且直接支持时间选择模块。HDSPe MADI的延迟更低，使得该卡成为现场录音和现场混音时的拍档。带有ADI-8 QS低延迟转换器技术的模拟监听输出也保证了好的SNR和THD。

HDSPe MADI与所有带有MADI接口的设备完全兼容。与ADI-648结合使用，可以实现8个ADAT光纤的PC接口，以zui低的价钱获得zui高的性能。与ADI-6432结合使用，可以得到64通道的双向AES/EBU。

在强大的PC或Mac上可以将三个HDSPe MADI结合起来使用，这样可以在单个工作站中同时提供192个输入和192个输出。

HDSPe MADI为56通道和64通道模式，以及96kHz的单线和双线技术（96k frame）提供全面支持。硬件混音器TotalMix也完全支持64通道。所 有的64个输入和64个回放通道可以自由地分配、混音到64个物理输出接口，这相当于一个8192通道的混音矩阵。有了它，HDSPe MADI可以提供在PCI卡上实现的强大的路由器/混音器，功能远远不仅是纯粹当做一个计算机输入/输出单元使用。

• MADI 光纤 跳线盘和路由器
• MADI 同轴/光纤 或双向转换器和分流器
• MADI 再分配器、跳线盘和路由器

TotalMix可以通过MIDI实现远程控制。另外，这个硬件能够以zui低的CPU负载实现完全控制192个音频通道的RMS以及峰值电平表。

大多数基于MADI的设备需要额外的字时钟或AES线，但Hammerfall DSP MADI（例如ADI-648）则使用SteadyClock^(TM)以zui低的抖动直接从MADI信号中提取参考时钟，使长距离的连接更加方便。

与其他RME产品一样，HDSPe MADI有更人性化的设计。例如24-bit/96kHz、动态范围为116dB的模拟线路/耳机输出，可以直接控制所有的输入和输出信号。

包含的扩展板装有字时钟输入/输出（BNC）和MIDI输入/输出。字时钟输入通过变压器被单独刺激，并在单一速度和双倍速度信号上都可以自动运行。MIDI输入/输出通过辫子线提供两个独立的MIDI输入和输出接口。虚拟的MIDI端口允许直接从MADI传送MIDI数据。

RME为音频卡zui重要的设置使用配置存储器。HDSPe MADI在计算机开启后会立即激活上次使用的采样率、主/从配置和MADI格式，而不是在计算机开启后的默认模式下运行直到加载驱动程序。这消除了计算机开机或重启时的干扰噪声和时钟网络问题。

包含的软件有：

• DIGICheck（Windows系统）：频谱分析器、专业2、8或64路电平表、矢量音频示波器以及其他音频分析工具
• 驱动： Windows 2000/XP/Vista/64  (WDM、GSIF 2.0和 ASIO 2.0的全ASIO多客户端操作), Mac OS X Intel (Core Audio和 Core MIDI)

感谢RME稳定而迅速的升级功能，保证了系统固件功能的改善、调整、bug消除等都可以在任何时候很容易的完成。

点击系统托盘的任务栏中的锤子图标，HDSPe MADI的“Settings”（设置）对话框就会出现。窗口的结构十分清晰明了，加上独特的输入信号、时钟模式和采样率的信息状态窗口，让你能够真正快乐地与Hammerfall DSP工作。

当用户的工作需要使用多个不同的数字信号源的时候，用户可能不清楚这些信号是不是都已经完好的被锁定了，甚至不知道它们是不是全部被同步了。RME独有的 SyncCheck ®可以检查所有的输入信号，并且显示它们当前的状态。由于使用了智能时钟控制(ICC) 技术，用户可以很容易地控制所有的时钟以及它们目前的状态。

HDSPe MADI装有RME独特的同步时钟技术SteadyClock^(TM)。这样改设备就可以作为整个工作室的同步参考。SteadyClock更新时钟信号、移除抖动，时刻保持转换质量，从而保证了与参考时钟的质量无关的非常好的音质。

SteadyClock^(TM),RME独有的同步和适中技术使得HDSPe MADI可以自由地控制自己的采样率。“Settings”（设置）对话框包含了常用的视频和音频采样率的选项。另外，还有两个推子可以用来自由实时地设置采样率（+/- 4% 和+/- 0.4%的范围内）。

1-Lane PCI Express终端设备（不需要PCI Express到PCI桥接芯片）版本1.1

线路速度2.5 Gbps

封包式全双工传输（zui高传输率500MB/s）

所有设置可实时变更

自动智能主/从时钟控制

同步信号源：MADI同轴、MADI光纤、字时钟、内部时钟

采样率：44.1kHz、48 kHz、88.2 kHz、96 kHz、176.4 kHz、192 kHz、可变（同步/字时钟）

采样率范围：MADI：32~96 kHz；字时钟：27 kHz~200 kHz

Varipitch：由输入信号或者字时钟决定

抖动：内部时钟或者所有输入时钟，< 1 ns

抖动灵敏度：PLL可以在抖动达到100 ns的情况下无差错工作

标配DIGICheck软件：RME的音频信号测量、分析以及测试工具

输入： MADI光纤、MADI同轴线（BNC）、2×MIDI、字时钟（BNC）

输出： MADI光纤、MADI同轴线（BNC）、2×MIDI、字时钟（BNC）、立体声模拟线路/耳机

输入字时钟：BNC、信号适配电路（输入信号达到1.2Vpp时开始工作）、可切换终止

输出字时钟：BNC、低阻抗驱动级、75Ohm情况下可以达到4Vpp输出，具有防短路功能

MIDI输入和输出：4个5针DIN插孔
